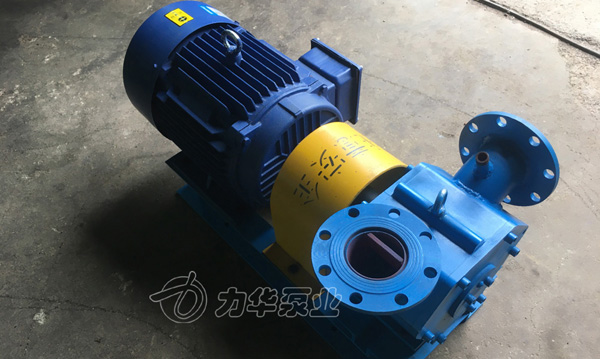

转轮泵的结构和工作原理有哪些

   转轮泵是一种新型的容积性输送泵，具有独特的结构和工作原理，以下是详细描述：

结构

1. 粉碎机构

   壳体壁出入口处设置有钝铡口，转子转盘边缘设置有凹口勾子。当杂物相对较大无法通过时，碰于铡口上，软杂物切断，硬杂物击碎。转子的勾子可主动把靠近的杂物拉进通道，强行通过。

2. 平推结构

   转轮转动时，推板随圆周从入口向出口推动，形成圆周运动，且推板移动方向与流体移动方向完全一致，不存在相对运动。

3. 分层流动有效散热结构

   输送较稀的浆料时，泵体内固有的离心作用会使流体分层。同时，泵体内精心设计的散热结构密切配合这种分层流动，消散热量，减少温升，也能减少浆料对过流腔产生的磨损。

4. 密封部位

   泵体结构特殊设计，使得正常运行过程中，密封部位处于低压力区域，减小了密封的压力，降低了密封的要求，工作安全稳定。

5. 整体结构特点

   结构紧凑，体积小，重量轻。同流量对比，体积约为螺旋转子泵的1/4，重量比约为1/3。形体规整，安装操作方便，适合车载类泵和非固定类泵等。

6. 允许干运行的相关结构

   泵体产生热量少，散热结构与流道紧密结合，很容易经浆料带走，消散热量。泵内无○形圈等橡胶类易热变形配件，壳体与转子之间有间隙，不直接摩擦。

7. 气液固三相混送结构

   属于容积性输送泵，具备相关结构使其能够气液固三相混送。气体易缩胀，固体阻碍正常流动，所以对气体含量和固体粒径、稠度等有一定要求。

工作原理

1. 杂物处理原理

   基于粉碎机构，运行过程中杂物吸入管道后，或直接通过不产生阻挡，不影响正常流通；或与铡口相交，软杂物切断通过，硬杂物击碎通过，不卡不堵。

2. 输送原理

   采用平推输送结构，避免了挤压输送带来的问题。平推输送不存在挤压的情况，适合于含杂物或不均质和较高浓度污泥浆料的工况。浆料从过流腔通过时，平推结构不产生剪切，不产生旋涡与弹压，形成了轻压缓送的特点，对泵腔磨损大幅度减小，延长了泵的使用寿命，同时腔体内冲撞挤压小，经其输送的浆料保持原有的品质不变，不易起任何理化反应，适于输送剪切敏感性流体。

3. 散热原理

   通过分层流动有效散热结构，利用含水量大密度小流动性好的部份环绕散热部件，增加散热效果。热量产生部位与流体充分接触，快速传递热量让流体带走，减少温升。

4. 干运行原理

   因为泵体产生热量少，散热结构与流道紧密结合，内部无易热变形配件且壳体与转子有间隙不直接摩擦，所以适当时间干运行不影响泵体。

5. 三相混送原理

   作为容积性输送泵，在满足气体含量和固体相关要求的前提下，利用自身结构实现气液固三相混送，具备扫仓功能，可用于多种作业，如油车灌油与缷油，扫仓、管线放空、抽吸放空罐油品等。
