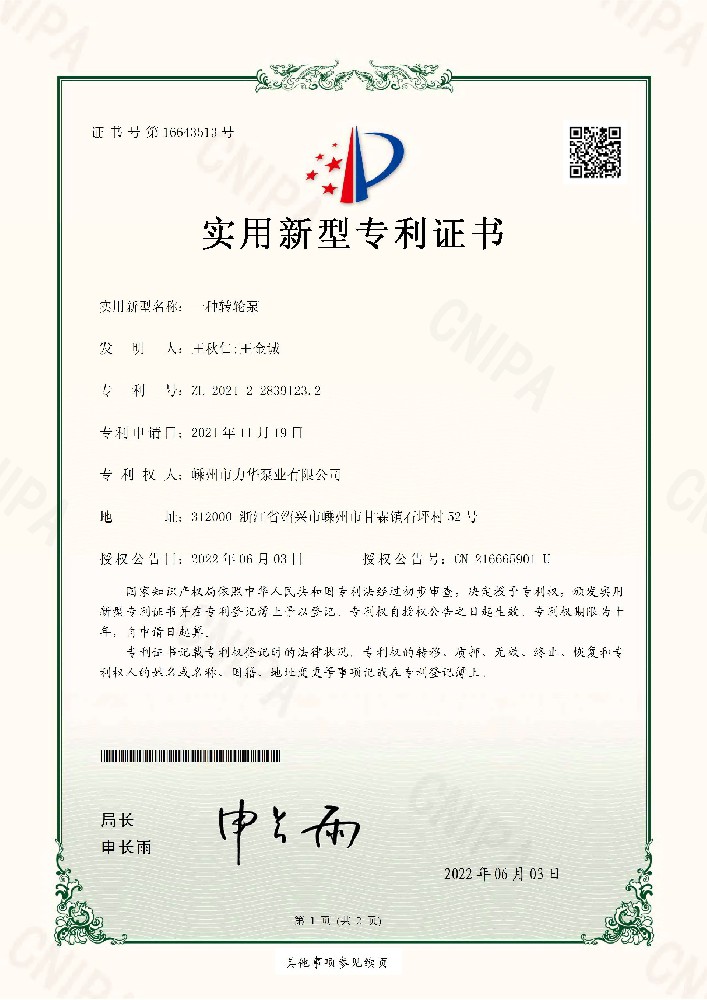

实用新型专利证书16643513

概况：

一种转轮泵

实用新型专利 事务数据

授权公告号：

CN216665901

授权公告日：

2022.06.03

申请号：

2021228391232

申请日：

2021.11.19

专利权人：

嵊州市力华泵业有限公司

地址：

312000浙江省绍兴市嵊州市甘霖镇石坪村52号

发明人：

王秋仁;王金诚

分类号：

F04C2/063(2006.01)I;F04C15/00(2006.01)I

专利代理机构：

绍兴越牛专利代理事务所(普通合伙)33394

专利代理师：

王剑

同样的发明创造已同日申请发明专利

摘要：

      一种转轮泵，属于液体泵技术领域；通过在阳轮的两侧分别设置有阴轮，阳轮上设置有若干辋齿，阴轮上设置有与辋齿数量以及位置相对应的辋齿槽，辋齿的端部设于辋齿槽内，由于主轴的轴心与定位凸轴的轴心之间为偏心设置，因此两个阴轮的位置相对于阳轮会向上偏移，转动时，泵腔4内侧靠下处的辋齿处于辋齿槽的槽口处，使外齿板外露于辋齿槽的槽口外，因阴轮的直径小于阳轮辐板的直径，使泵腔内侧靠下处的内壁与阴轮之间存在间隔空间，而阴轮的上侧弧面与泵腔的内壁之间间隙贴合，通过阴轮和阳轮的转动，辋齿将液体从进液腔压送至出液腔，实现液体输送的效果；通过两个阴轮的设置实现提高本发明的工作效率，且稳定性好的特点。

摘要附图：
